瀏覽次數：36引言
隨著全球能源結構的轉型和新能源技術的快速發展，微電網作為新能源高效利用的重要載體，正受到越來越多的關注。微電網不僅能夠提高能源利用效率，還能增強電網的穩定性和可靠性。在這一背景下，光儲充微電網的運行策略優化設計與應用顯得尤為重要。
一、新能源市場分析
新能源市場正在經歷一場深刻的變革。光伏建設成本的降低、儲能設備成本的大幅下降，以及新能源汽車的快速發展，都為微電網的發展提供了良好的市場環境。電價改革、峰谷價差的擴大，以及虛擬電廠的興起，都預示著微電網在未來的能源市場中將扮演更加重要的角色。
二、 微電網潛力凸顯
1、電價上漲：企業用電降本需求持續增強
? 電力價格市場機制持續完善，代理購電價格上漲
? 電力峰谷價差擴大、電價上漲
2、電力改革：企業微電網盈利模式多樣化
? 新能源允許參與電力市場
? 負荷聚合商、虛擬電廠和新能源微電網等新興市場 主體參與現貨市場交易，提升盈利能力。
3、電能緊張：企業可靠用電需求持續提升
? 雙碳下企業能耗管控嚴
? 拉閘限電
? 高溫少雨Ji 端天氣
? 主電網電力可靠性降低
4、市場空間：成長空間廣闊，需求加速釋放
? 10kV及以上供電電壓等級的工商業用戶有200萬戶以上，有建設或改造微電網的潛力。
? 按照規模約1 -2MW建設，潛在市場總空間可 達20萬億元。
三、解決方案—微電網能量管理系統
安科瑞光儲充系統對微電網的源、網、荷、儲能系統、充電負荷進行實時監控、診斷告警、全景分析、有序管理和高級控制，滿足微電網運行監視全面化、安全分析智能化、調整控制前瞻化、全景分析動態化的需求，完成不同目標下光儲充資源之間的靈活互動與經濟優化運行，實現能源效益、經濟效益和環境效益Zui大化。
1、控制策略
序號 | 策略種類 | 備注 |
1 | 手動策略 | 支持手動進行并離網切換，需PCS協議支持控制。 |
2 | 計劃曲線（削峰填谷） | 用戶依據當?shù)胤謺r電價自行配置電價模板，設定不同時段內 PCS 的充放功率，組成削峰填谷策略模版；提供按日、按周配置策略模版的功能。適應多地區、多電價環境下策略運行模式。 |
3 | 需量控制 | 通過在總進線的變壓器低壓側接入總表實時采集需量值，當需量值達到限制值（可設）時觸發需量控制，系統根據配置的參數進行對儲能做減小充電、放電等動作。 |
4 | 動態擴容 | 通過在總進線的變壓器低壓側接入總表實時采集變壓器負載率，當變壓器負載率達到限制值（可設）時觸發保護，系統根據配置的參數進行對儲能做減小充電、放電等動作。 |
5 | 防逆流控制 | 通過在總進線的變壓器低壓側接入總表實時采集逆功率數據，當出現反向功率且達到限制值（可設），系統根據配置的參數進行對儲能做靜置、減小放電、充電等動作。 系統的防逆流策略實現是軟件保護，若需要實現響應更快、更靠譜的保護，則需要加上相應的逆功率保護裝置，檢測到逆流立即跳閘保護。 |
6 | 備用電源 | 在電網出現異?；蛘吖收蠒r，支持離網運行，需PCS支持該項功能。 |
7 | 動環保護策略 | 實時讀取設備運行數據，結合限值參數進行異常告警保護及聯動控制 |
2、 配套產品
序號 | 設備 | 型號 | 圖片 | 說明 |

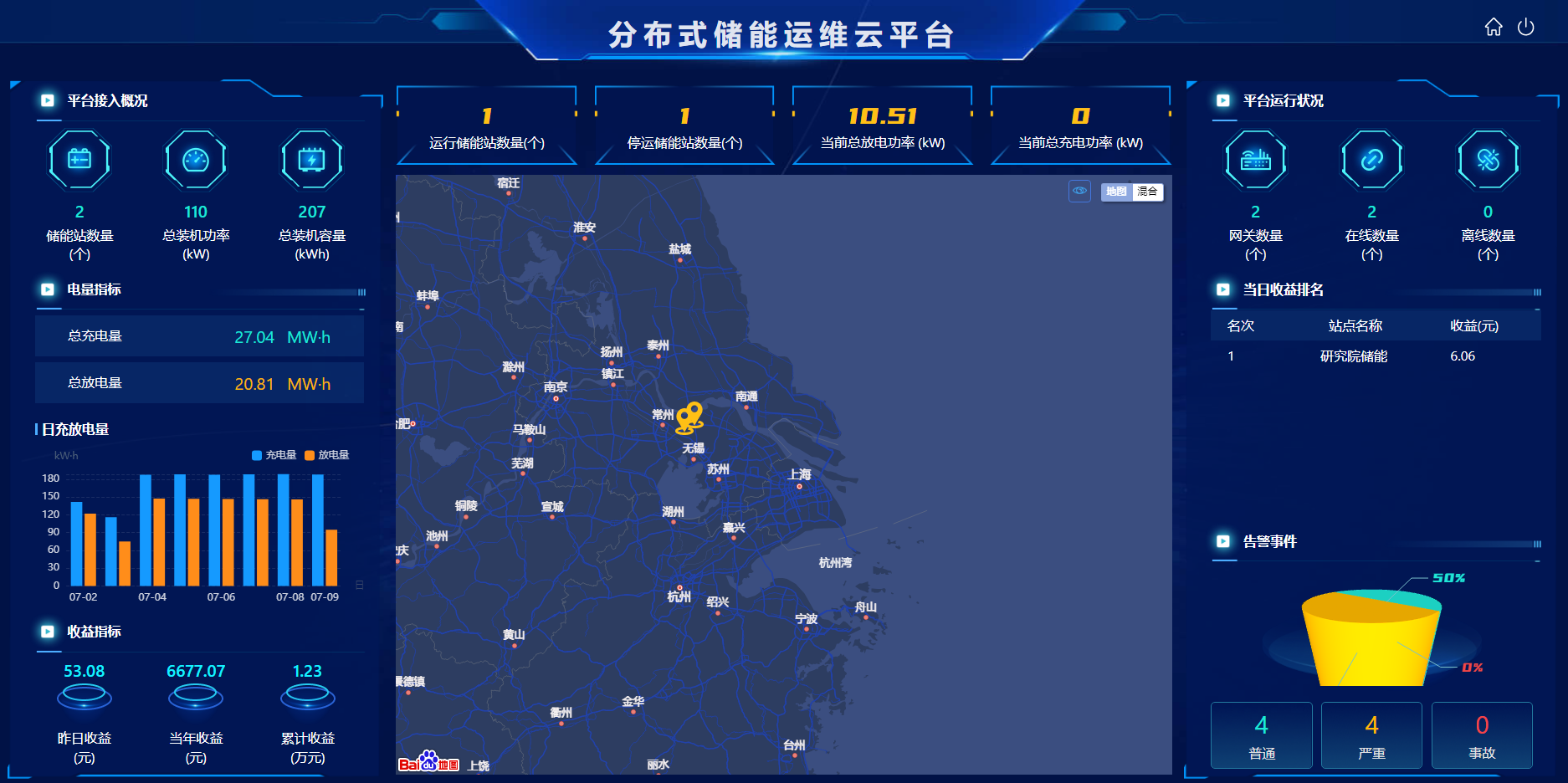

1 | 儲能運維云平臺 | AcrelEMS |
| 實現各儲能站點的儲能設備的數據采集與監控，統計分析、異常告警、收益分析、視頻監控等； 策略控制:計劃曲線、需量控制、削峰填谷等控制策略。 |
2 | 儲能能量管理系統 | Acrel-2000ES |
| 實現儲能設備的數據采集與監控，統計分析、異常告警、優化控制、數據轉發等； 策略控制:計劃曲線、需量控制、削峰填谷、備用電源等。 |
3 | 控制器 | ANet |
| 能夠根據不同的采集規約設備終端的數據采集匯總；提供規約轉換、透明轉發、數據加密壓縮、數據轉換、邊緣計算、優化控制等多項功能；實時多任務并行處理數據采集和數據轉發，可多鏈路上送平臺據。 |
4 | 交流計量表計 | DTSD1352 |
| 集成電力參量及電能計量及考核管理，提供各類電能數據統計。具有諧波與總諧波含量檢測，帶有開關量輸入和開關量輸出可實現“遙信"和“遙控"功能，并具備報警輸出。帶有RS485 通信接口，可選用MODBUS-RTU或 DL/T645協議。 |
5 | 直流計量表計 | DJSF1352 |
| 表可測量直流系統中的電壓、電流、功率以及正反向電能等;具有紅外通訊接口和RS-485通訊接口，同時支持Modbus-RTU協議和DLT645協議;可帶繼電器報警輸出和開關量輸入功能。 |
6 | 溫度在線監測裝置 | ARTM-8 |
| 適用于多路溫度的測量和控制，支持測量8通道溫度;每一通道溫度測量對應2段報警，繼電器輸出可以任意設置報警方向及報警值。 |
7 | 串口服務器 | APort |
| 功能:轉換“輔助系統"的狀態數據，反饋到能量管理系統中。1)空調的開關，調溫，及完quan斷電(二次開關實現)；2)上傳配電柜各個空開信號；3)上傳UPS內部電量信息等；4)接入電表、BSMU等設備 |
8 | 遙信模塊 | ARTU-KJ8 |
| 1)反饋各個設備狀態，將相關數據到串口服務器；2)讀消防1/0信號，并轉發給到上層(關機、事件上報等)；3)采集水浸傳感器信息，并轉發給到上層(水浸信號事件上報)；4)讀取門禁程傳感器信息，并轉發給到上層(門禁事件上報)。 |
3、核心功能：
v 多種協議
支持多種規約協議 ，包括： Modbus TCP/RTU、 DL/T645-07/97、 IEC60870-5- 101/103/104、 MQTT、 CDT、
第三方協議定制等。
v 多種通訊方式
支持多種通信方式： 串口、 網口、WIFI、4G。
v 通信管理
提供通信通道配置、通信參數設定、通信運行監視和管理等。提供規約調試的工具 ，可監視收發原碼、報文解析、通道狀態等。
v 智能策略
系統支持自定義控制策略 ，如削峰填谷、需量控制、動態擴容、后備電源、平抑波動、有序充電、逆功率保護等策略 ，保障用戶的經濟性與安全性。
v 全量監控
覆蓋傳統EMS盲區 ，可接入多種協議和不同廠家設備實現統一監制 ，實現環境、安防、消防、視頻監控、 電能質量、計量、繼電保護等多系統和設備的全量接入。
4、系統界面展示

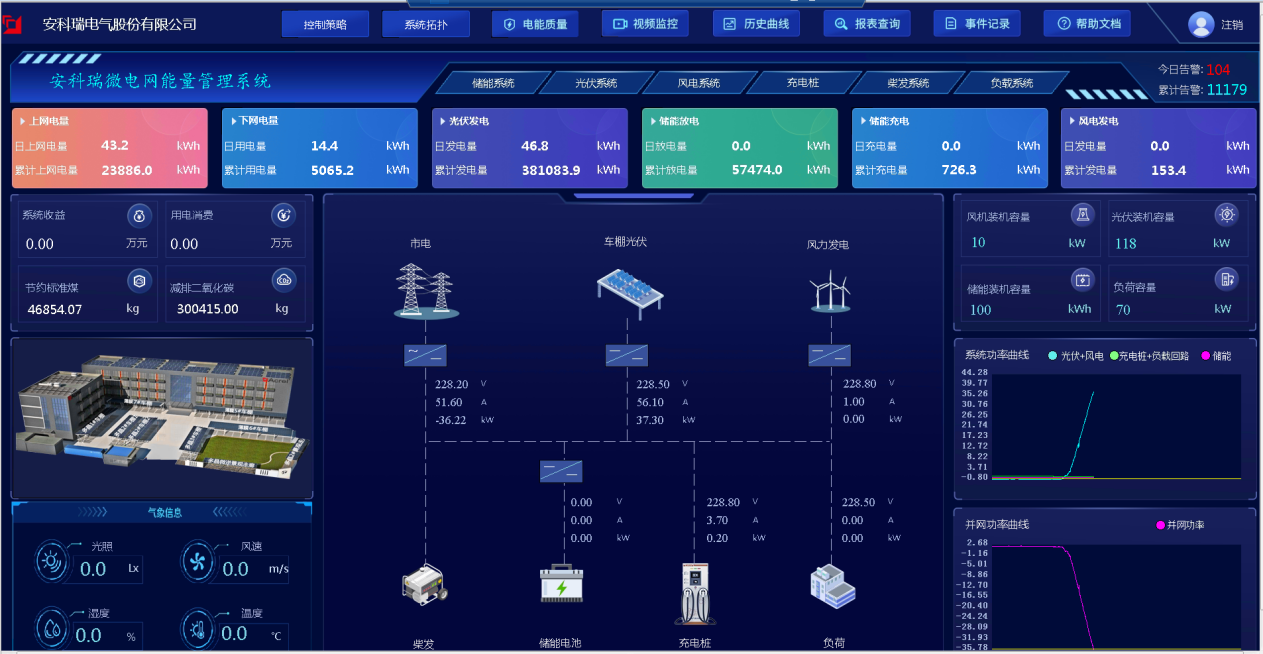

4.1 主界面
微電網能量管理系統包括系統主界面，對微電網的運行進行實時監管，包含市電、光伏、風電、儲能、充電樁及用電負荷，同時也包括收益數據、天氣狀況、節能減排等信息。
4.2 智能監控
對系統環境、光伏組件、光伏逆變器、風電控制逆變一體機、儲能電池、儲能變流器、用電設備等進行實時監測，全面掌握微電網系統的運行狀況。

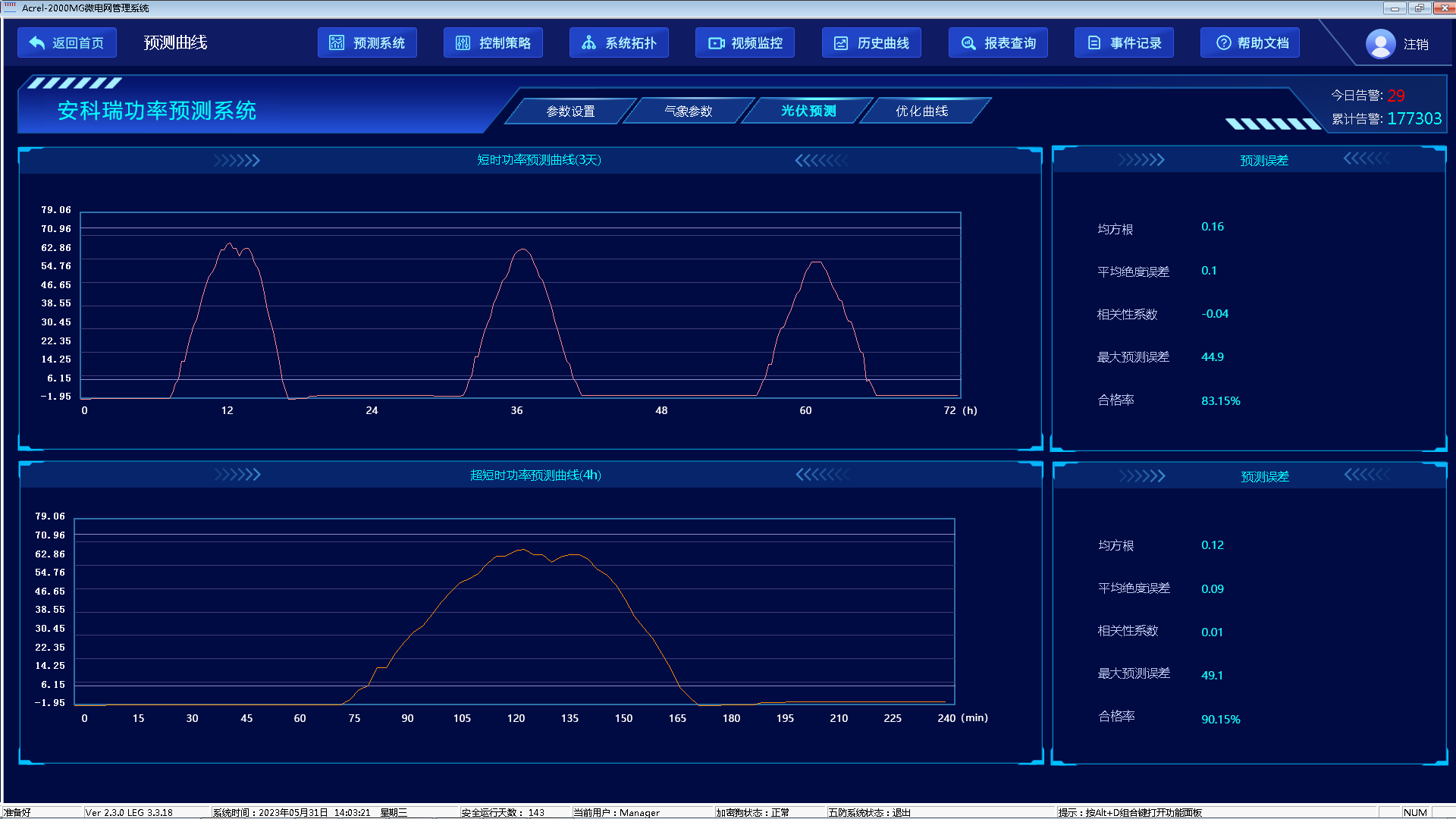

4.3功率預測
對分布式發電系統進行短期、超短期發電功率預測，并展示合格率及誤差分析。

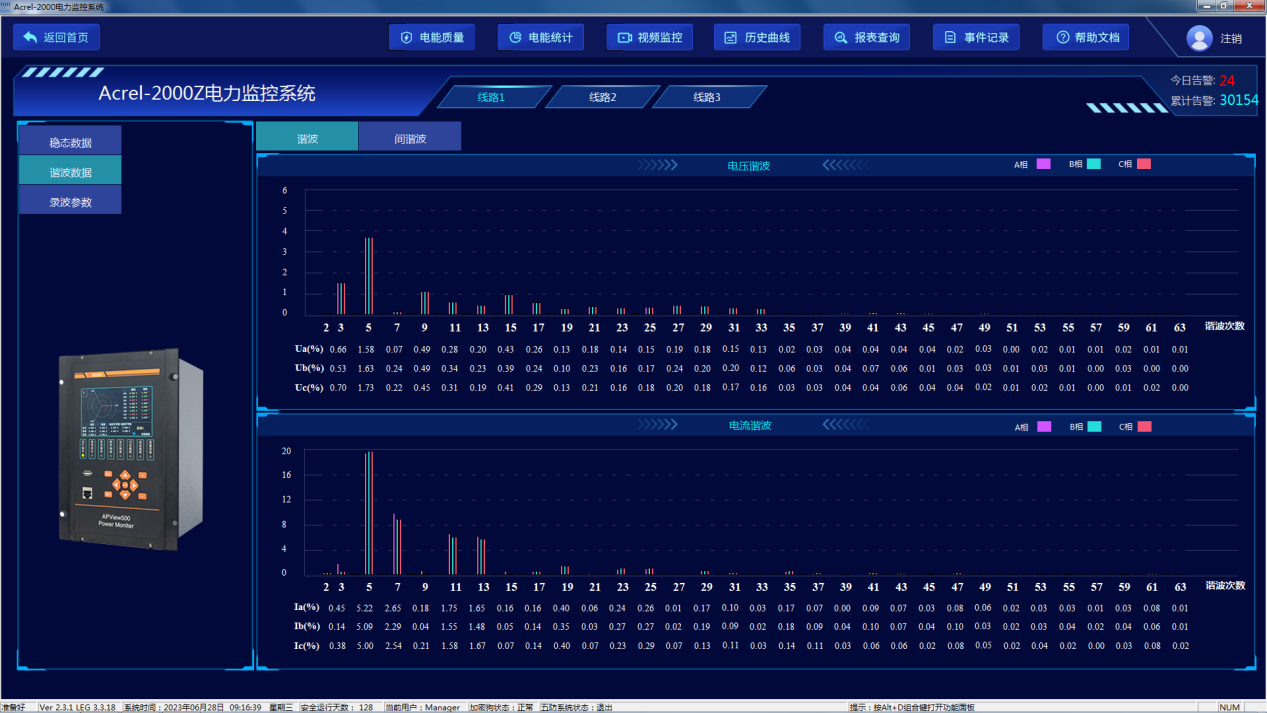

4.4電能質量
實現整個微電網系統范圍內的電能質量和電能可靠性狀況進行持續性的監測。如電壓諧波、電壓閃變、電壓不平衡等穩態數據和電壓暫升/暫降、電壓中斷暫態數據進行監測分析及錄波展示，并對電壓、電流瞬變進行監測。
4.5可視化運行
實現微電網無人值守，真正實現數字化、智能化、便捷化管理；對重要負荷與設備進行不間斷監控。
4.6優化控制
通過分析歷史用電數據、天氣條件對負荷進行功率預測，并結合分布式電源出力與儲能狀態，實現經濟優化調度，以降低尖峰或者高峰時刻的用電量，降低企業綜合用電成本。

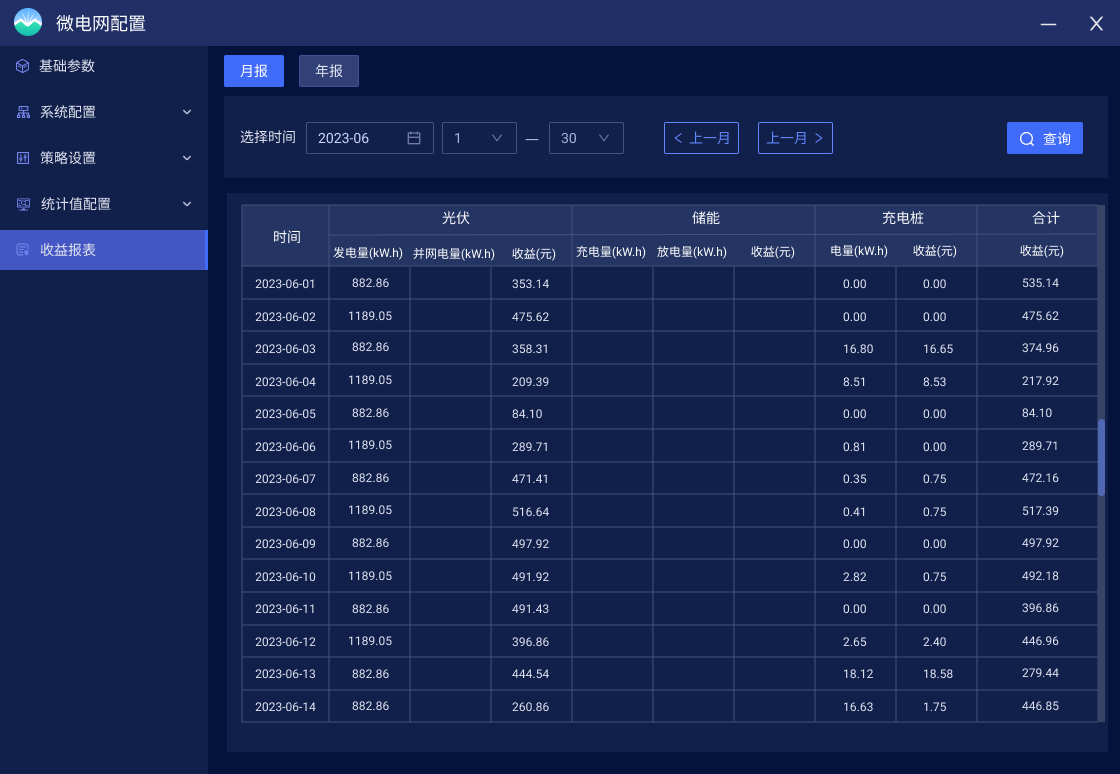

4.7收益分析
用戶可以查看光伏、儲能、充電樁三部分的每天電量和收益數據，同時可以切換年報查看每個月的電量和收益。
4.8能源分析
通過分析光伏、風電、儲能設備的發電效率、轉化效率，用于評估設備性能與狀態。
四、案例介紹
讓我們以廣東某能源集團的光儲一體柜項目為例簡要介紹：該項目通過安科瑞2000MG微電網能量管理系統，實現了光儲充綜合監測，保障了光伏、儲能、充電樁等設備的安全運行。項目特點包括運用儲能進行削峰填谷，降低用電成本，以及運用儲能進行新能源消納，提升光伏消納率。
1、項目策略：
并網模式下：DC模塊運行在MPPT模式、儲能PCS運行在PQ模式。根據光儲與負荷需求變化以及峰谷時段進行白天光伏充足與不足的出力調度。
離網模式下：DC模塊運行在MPPT模式、儲能運行在VF模式，實時監測光伏與負荷的發電與用電需求，進行控制充能充電與光伏的降功率運行。

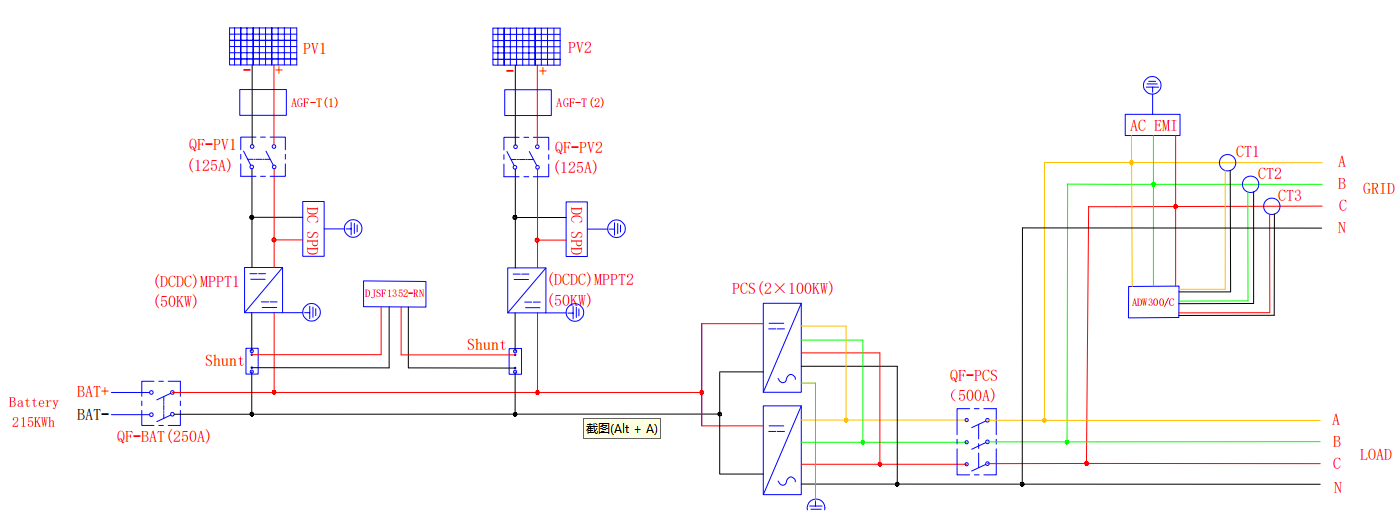

2、組網架構

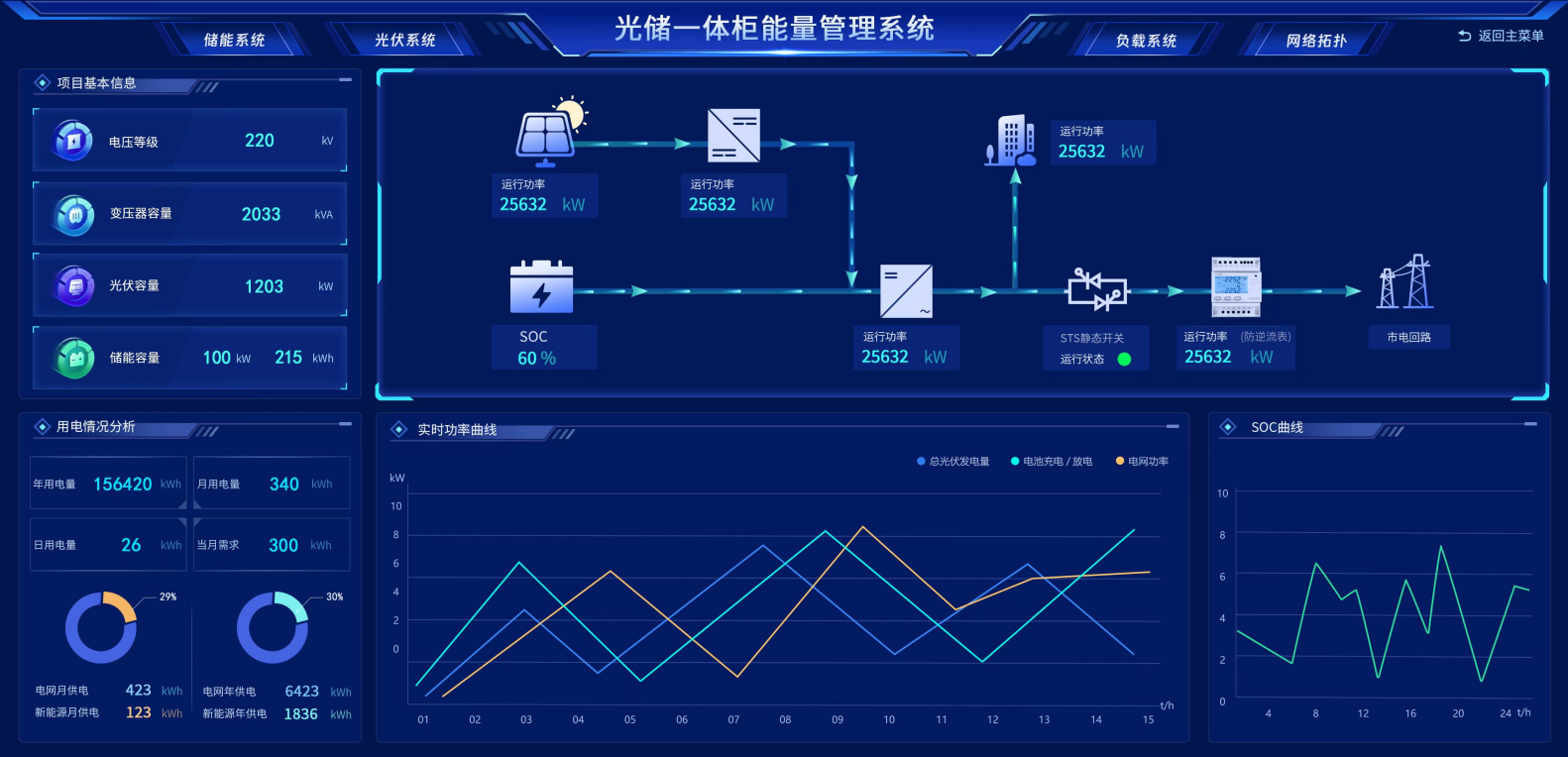

3、 系統展示
五、 光儲充管控系統的收益
1、降低用電成本：利用光伏發電和儲能系統，在電價高峰時段使用自發電能，有效降低用電成本。
2、提高能源利用率：智能調控光伏、儲能、充電設備，實現能源的優化配置和高效利用，避免能源浪費。
3、保障用電安全：在電網停電時，儲能系統可提供應急電源，保障企業用電安全。
4、助力綠色環保：使用清潔能源，減少碳排放，為環境保護貢獻力量。
5、提升生活品質：智能化的能源管理，讓管理更加便捷、舒適。
六、 結束語
在新能源技術迅猛發展的時代背景下，微電網作為高效利用新能源的核心手段，正展現出廣闊的發展空間。通過本文的深入剖析，我們不僅全面了解了新能源市場的變革趨勢，還認識到微電網在面對電價上漲、電力改革、電能緊張等多重挑戰中所展現的獨Te價值。微電網能量管理系統的問世，更是為微電網的高效運行提供了有力的技術支持。
隨著新能源技術的不斷突破和微電網應用的持續推廣，我們有理由相信，微電網將在能源領域發揮越來越關鍵的作用。而微電網能量管理系統，也將成為推動這一進程的重要工具，助力我們共同打造一個更加綠色、高效、可靠的能源未來。
